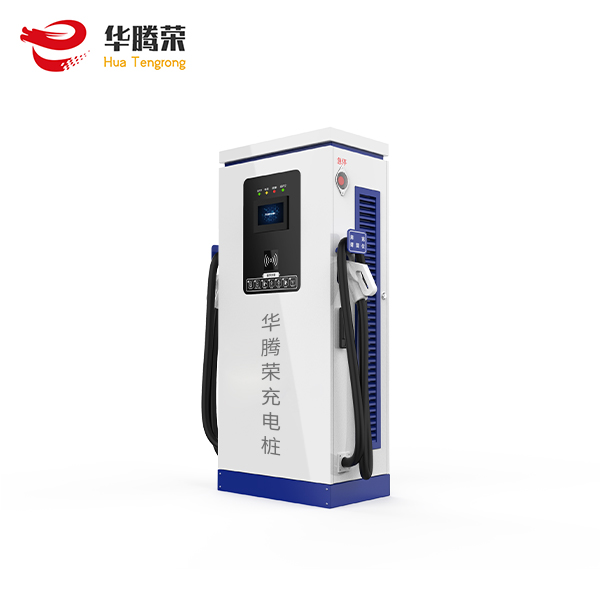

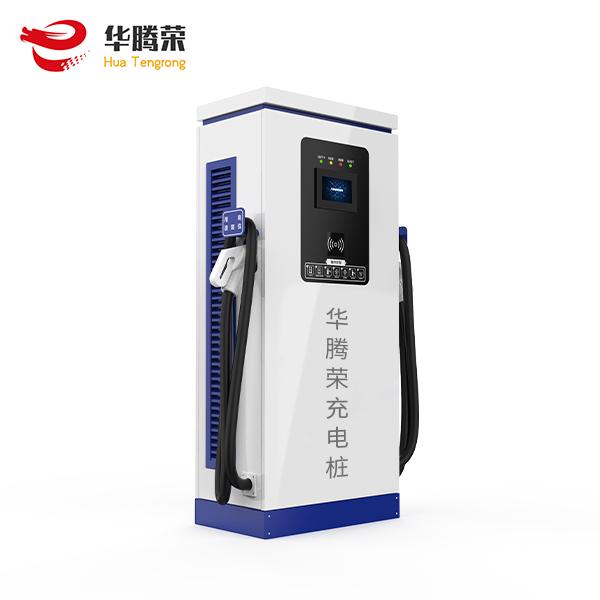

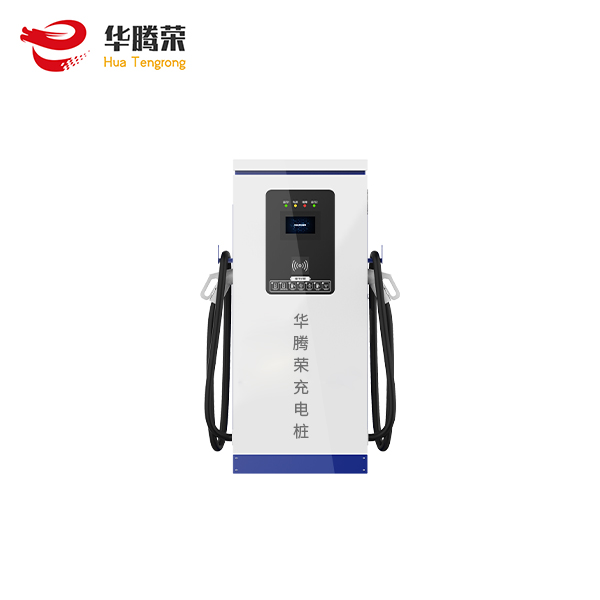

120KW、160KW落地式双枪直流充电桩

走线方式：下进下出
输入电压：AC380V±20%
输出电压：200-750VDC
输入频率：45～65Hz
额定功率：120KW，160KW
线缆长度：5m
计量精度：0.5级
人机界面：7寸高亮彩色触摸屏

在线咨询

产品详情

120KW、160KW落地式双枪直流充电桩应用介绍：

120KW、160KW落地式双枪直流充电桩，一桩双枪充电桩是由具有有源功率因数自动校正功能的充电模块并机而成，可以实现双枪同时充电功能。广泛应用于高速公路、停车场等各种室外场所，目前已成功应用到各地的大型充电站中。系统特点显示：7寸彩色触摸屏、带媒体广告机；APP、微信公众号；信接口：CAN、3/4G、以太网（选配）。一桩双枪充电桩采用落地式设计，外观简洁大方，框架设计稳定，保护功能齐全，具有急停保护、过欠压保护、过流保护、绝缘故障保护、电池反接保护等机制；双枪独立设计，互不干扰。

120KW、160KW落地式双枪直流充电桩技术参数

产品型号		一桩双枪直流充电桩-DCL120A/B	一桩双枪直流充电桩-DCL160A/B
详细规格	额定功率	120KW	160KW
充电设备	安装方式	落地式
	走线方式	下进下出
	设备尺寸	7005021672(mm)
	输入电压	AC380V±20%
	输入频率	45～65Hz
	输出电压	200-750VDC
	单枪输出电流范围	普通款0-160A	普通款0-240A
		恒功率0-250A	恒功率0-250A
	线缆长度	5m
	计量精度	0.5级
电气指标	限流保护值	≥110%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	纹波系数	≤±0.5%
	效率	≥94.5%
	功率因数	≥0.99 (50%负载以上）
	谐波含量THD	≤5% (50%负载以上）
功能设计	人机界面	7寸高亮彩色触摸屏
	充电模式	自动充满/定电量/定金额/定时间
	充电方式	扫码充电
	支付方式	扫码支付
	通信接口	以太网 2/3/4G
安全设计	执行标准	GB/T20234、GB/T18487、GB/T27930、NB/T33008
	安全功能	充电枪温度检测、过压保护、欠压保护、过载保护、短路保护、接地保护、过温保护、低温保护、绝缘监测保护、极性反接保护、防雷保护、急停保护、漏电保护
环境指标	工作温度	-25℃～+55℃
	工作湿度	5%～95%无凝霜
	工作海拔	<2000m
	防护等级	IP54
	冷却方式	风冷
	噪声控制	≤60dB
	MTBF	100,000小时
