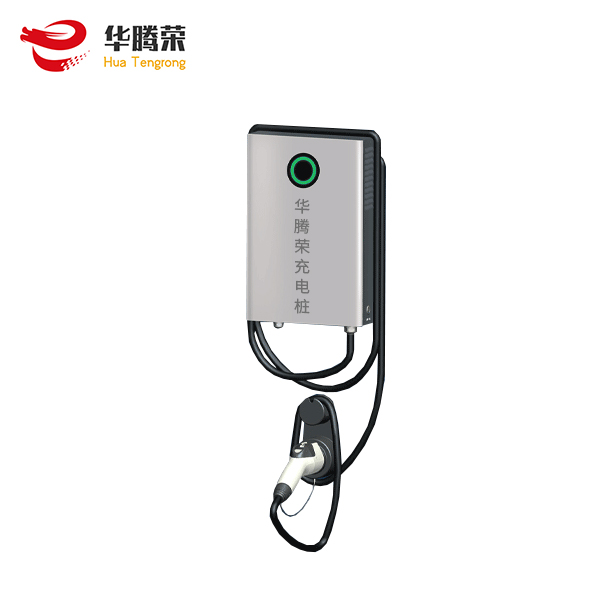

7KW--30KW壁挂（立柱）式直流充电桩
输出电压范围:12.0～14.0
输入电压：85～264
输出电压：200-610V
效率:≤95%
最大输出功率:6600(7KW)
输出稳压精度:±1%
电压调整率:± 1%
最大输出功率:96
1. 产品概述
1.1 特性
本产品是一款输入电压范围85Va.c.至264Va.c.，输出额定功率6600W的壁挂式直流充电机。具有输入欠压、过压报警与保护，输出防反灌保护；输出过流报警与保护，输出过压、欠压报警和输出短路保护。
主要特点：
l 本模块电源是高效率车载AC-DC充电模块；
l 采用安全隔离ACDC方案，输入输出隔离电压3535Vd.c.；
l 体积小、重量≤11kG，功率密度高，；
l 高功率因数99%；
l 高转换效率，效率值达到95%以上；
l 宽范围电压输入、输出；
l 拥有恒功率充电功能；
l 适应高温度场合应用；
l 高可靠性，全数字式控制；
l 多重保护机制，具有过温自动降额、输入限流、过流保护、过欠压保护、短路保护，；
l 配备CAN通信功能，符合CAN通信协议2.0标准；
l 具备对输入输出状态等各项参数的监测和自诊断功能；
l 具备程序在线升级功能，方便客户在线调试，实时更新程序；
l 工作环境温度：-30℃ ～+65℃
1.2应用场景
本充电机主要应用于大型商场、写字楼、住宅小区、停车场立柱或壁挂安装等场景。
1.3说明
QQC7000A充电机在处理、传感和算法方面进行了优化，可提高充电应用中的通用性，例如家用小车，微型面包车，小型物流车，甚至大型电动巴士及重型电动卡车。
系统内部由电源模块、主控板、保护单元组成，完成充电过程的启动、运行、监控以及关闭功能。
2.产品指标
2.1产品电气性能
2.1.1整机参数
2.1 | 输入特性 | ||||||||
序号 | 项目 | 技术要求 | 单位 | 备注 | |||||
2.1.1 | 输入额定电压 | 220 | Va.c. | ||||||
2.1.2 | 输入电压范围 | 85～264 | Va.c. | ||||||
2.1.3 | 最大输入电流 | ≤32 | A | 满足新国标要求输入限流32A内 | |||||
2.1.4 | 效率 | ≤95% | |||||||
2.1.5 | 功率因数 | ≥0.99 | |||||||
2.1.6 | 输入冲击电流 | ≤48A | |||||||
2.2 | 高压输出特性 | ||||||||
序号 | 项目 | 技术要求 | 单位 | 备注 | |||||
2.2.1 | 输出额定电压 | 450 | Vd.c. | 可调 | |||||
2.2.2 | 输出电压范围 | 250～610 | Vd.c. | 580Vd.c.以上开始降额 | |||||
2.2.3 | 最大输出电流 | 20.0 | A | 330Vd.c.以下 | |||||
2.2.4 | 最大输出功率 | 6600(7KW) | W | ||||||
2.2.5 | 输出稳压精度 | ±1% | |||||||
2.2.6 | 电压调整率 | ± 1% | 输入85Va.c.～264Va.c.，输出100%负载 | ||||||
2.2.7 | 稳流精度 | ± 2% | 输出电流≥3A | ||||||
2.2.8 | 输出上升时间 | ≤5 | S | 输出电压从10%上升至90%，额定负载 | |||||
2.2.9 | 输出电压纹波及噪声 | ±2% | 峰-峰值≤2%Vout | ||||||
2.3 | 低压输出特性 | ||||||||
序号 | 项目 | 技术要求 | 单位 | 备注 | |||||
2.3.1 | 输出额定电压 | 12.0 | Vd.c. | ||||||
2.3.2 | 输出电压范围 | 12.0～14.0 | Vd.c. | ||||||
2.3.3 | 最大输出电流 | 8 | A | ||||||
2.3.4 | 最大输出功率 | 96 | W | ||||||
2.3.5 | 输出纹波及噪声 | ± 1% | |||||||
2.4 | |||||||||
序号 | 项目 | 技术要求 | 单位 | ||||||
保护值 | 恢复值 | ||||||||
2.4.1 | 输入过压保护 | 275 | 265 | Va.c. | |||||
2.4.2 | 输入欠压保护 | 82 | 95 | Va.c. | |||||
2.4.3 | 输入限流保护 | 32 | -- | A | |||||
2.4.4 | 输出过压保护 | 620 | 605 | V | |||||
2.4.5 | 输出欠压保护 | 240 | 260 | V | |||||
2.4.6 | 输出过流保护 | 最大20 | -- | A | |||||
2.4.7 | 电池防反灌 | -- | -- | -- | 防止电池电压反灌 | ||||
2.4.8 | 过温保护 | 85 | 70 | ℃ | 过温时模块关闭输出，自恢复。散热器温度超过70℃智能降额。 | ||||
2.4.9 | 输出短路保护 | 短路故障出现，关闭输出，并通过CAN上报故障，故障排除后模块自动恢复正常工作。 | |||||||
2.4.10 | CAN通信故障保护 | 故障出现，关闭输出，故障排除后模块自动恢复正常工作。 | |||||||
2.5 | 低压保护特性 | ||||||||
2.5.1 | 输出短路保护 | -- | -- | -- | 故障消除后可自恢复 | ||||
绝缘与安全规格
序号 | 项目 | 标准（或测试条件） | 备注 | |
3.1 | 抗电强度 | 输入与输出 | 3535Vd.c./10mA/1min | 无飞弧、无击穿 |
输入与大地 | 2828Vd.c./10mA/1min | |||
输出与大地 | 2828Vd.c./10mA/1min | |||
3.2 | 绝缘电阻 | 输入与输出 | ≥30MΩ@500Vd.c. | 典型值（常温常湿）（实测100MΩ以上） |
输入与大地 | ≥30MΩ@500Vd.c. | |||
3.3 | 恒定湿热绝缘电阻 | 输入与输出 | ≥2MΩ@500Vdc | 温度：+40℃±2℃ 湿度：93%±3% |
输入与大地 | ≥2MΩ@500Vd.c. | |||
3.4 | 泄漏电流 | 输入与大地 | ≤3.5mA | 265Va.c./60Hz输入 |
3.5 | 接地电阻 | ≤0.1Ω | 40A/2min | |
工作环境
序 号 | 项 目 | 技术指标 | 单 位 | 备 注 |
4.1 | 工作环境温度 | -30～+65 | ℃ | 风扇根据不同的温度进行调速。 |
4.2 | 储存温度 | -40～+90 | ℃ | 典型值25℃ |
4.3 | 工作湿度 | ≤96% | 当其外表面温度低于露点时，有冷凝现象也能够正常工作 | |
4.4 | 存储湿度 | 5～95% | 无霜 | |
4.5 | 海拔高度 | ≤2000 | M | 正常工作 |
4.6 | 散热方式 | 强制风冷 | 风扇故障，降额使用。 |
工作环境
电磁兼容性
序号 | 项 目 | 标 准（或测试条件） |
5.1 | 辐射发射测试 （零部件测试） | 试验方法参考GB/T 18655-2016《车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法》第6.4章节ALSE法，试验限值参照第3级标准要求。 |
5.2 | 电源线传导发射测试 | 试验方法参考GB/T 18655-2016《车辆、船和内燃机无线电骚扰特性用于保车载接收机的限值和测量方法》第6.2章节电压法，试验限值参照第3级标准要求。 |
5.3 | 控制与信号线 传导发射测试 | 参考GB/T 18655-2016中第6.3章节零部件/模块的传导发射—电流探头法，试验限值参照第3级标准要求。 |
5.4 | 低频传导发射 | 参照GB/T 18655-2016标准中车辆零部件和模块的电压法，试验限值满足： |
5.5 | 瞬态传导发射测试 | ISO7637-2标准中的电压瞬态发射试验的快变脉冲测试方法，试验限值： 开关闭合和断开瞬间，零部件在其任何电源线上产生的瞬态电压幅值应在-100V～75V之间。 |
5.6 | 辐射抗扰度测试 | 参照GB/T 6113.1无线电骚扰和抗扰度测量设备规范，试验布置参照ISO 11452-2标准中的ALSE测试方法。 |
5.7 | 大电流注入测试 | ISO 11452-4:2005第7条。 |
5.8 | 发射器射频抗扰度测试 | ISO 11452-9标准中的测试方法 |
5.9 | 电源线瞬态传导 抗扰度测试 | ISO 7637-2：2004第5条 |
5.10 | 信号线瞬态传导 抗扰度测试 | 参照ISO 7637-3：2007第3.4.2条 |
5.11 | 静电放电 | ISO 10605-2008道路车辆静电放电产生的电骚扰试验方法 |
环境与可靠性
序号 | 项 目 | 技术指标 |
6.1.1 | 振动 | 满足GB/T 2423.10 |
6.1.2 | 噪声 | 满足QC/T 895-2011 |
6.1.3 | 盐雾 | 满足GB/T 2423.17 |
直流壁挂式充电机工程案例：
直流立柱式充电机工程案例：
