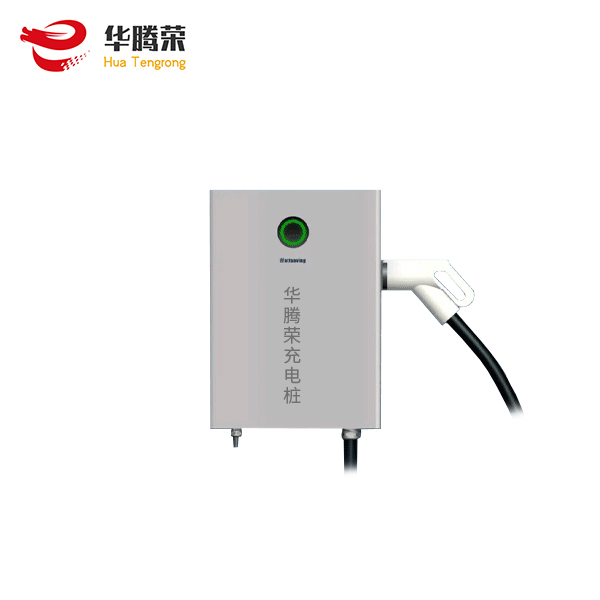

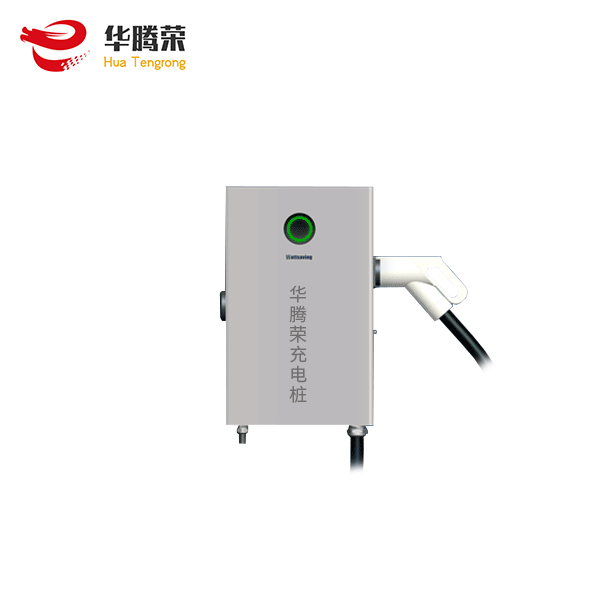

7KW--30KW壁挂（立柱）式直流充电桩

30KW壁挂式直流充电机

输出电压范围:200-750Vdc
综合效率:≥93%
输入电压：323~473Vac；380Vac（type）
输出电压：200-1000Vdc
输入频率：50Hz±10%
纹波系数：输出纹波有效系数≤±0.5%，纹波峰值系数≤±1%
充电模块：GC1000100-H-T1
辅助电源：低压直流辅助电源12V和24V（自动切换）

在线咨询

产品详情

1 概述

本充电机主要应用于户用或小型地面、地下车库充电站等场景。系统内部由电源模块、主控板、4G通信单元（选配）、保护单元组成，完成充电过程的启动、运行、监控以及关闭功能。

2系统组成

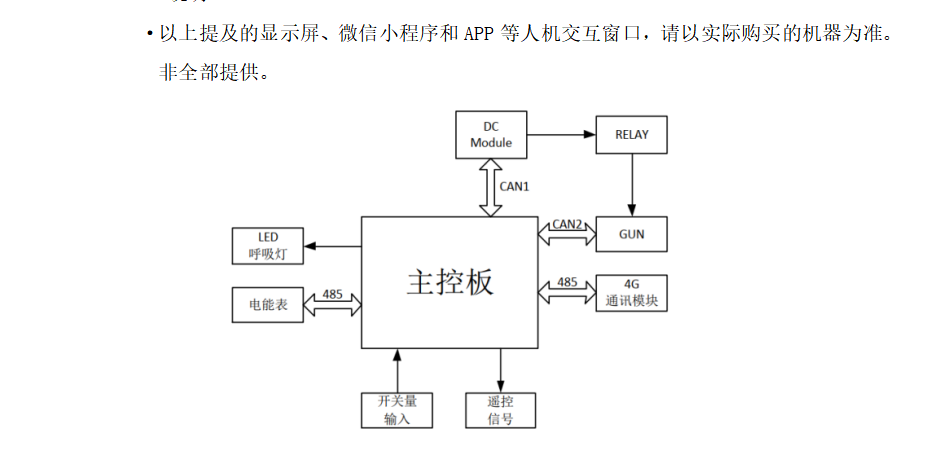

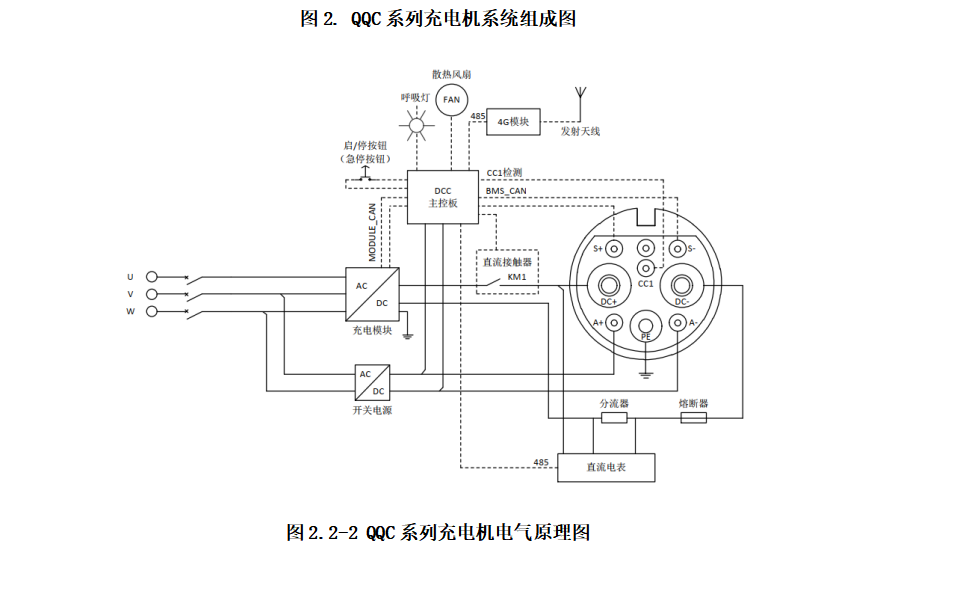

本充电系统内部由电源模块、主控板、4G通信单元、保护单元组成。电源模块内部采用三相PFC高频整流变换，三相交流电输入后，经高频整流滤波后，提供给高频DC/DC功率变换器，并输出所需的电压电流，为电动汽车蓄电池充电。监控单元包括主控板、4G通信模块（选配）、LED呼吸灯等。充电过程中，充电信息从显示屏、微信小程序或APP等获取。

3外观介绍

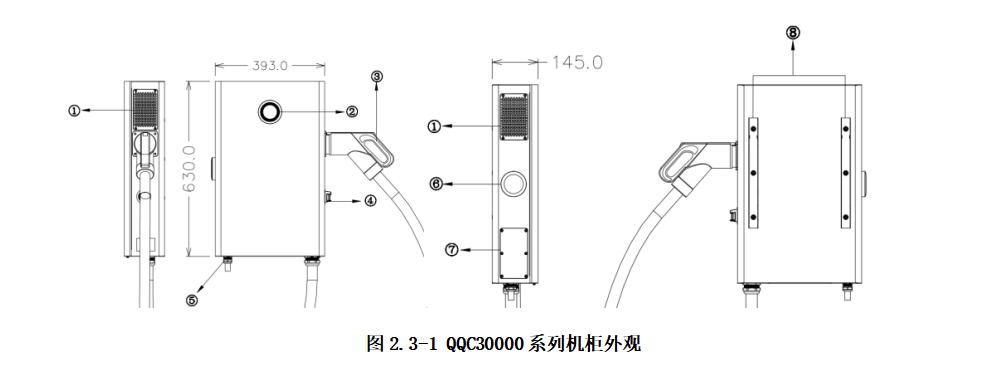

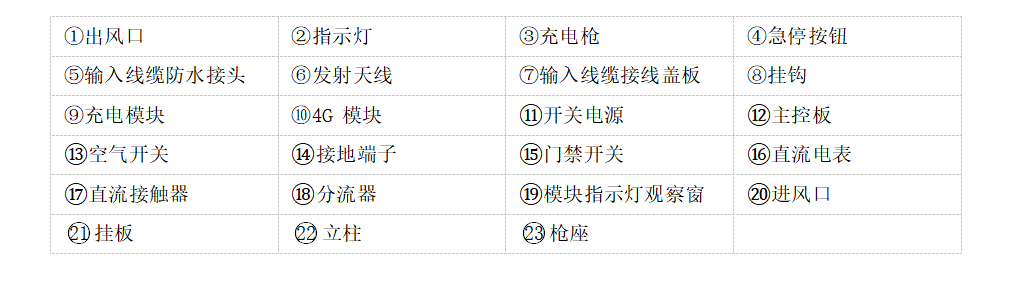

3.1 QQC30000机柜介绍

2.4设备参数

型号	QQC20000A	QQC20000B	QQC20000C	QQC20000D
输入电压范围	323~473Vac；380Vac（type）
输入交流频率	50Hz±10%
输入功率因数	≥0.99（额定电压输入，50%负载）
输出功率	20000W（20KW）
输出电压范围	200-750Vdc
最大输出电流	44.4A MAX
输出电压误差	±0.5%
输出电流误差	±1%
稳压精度	≤0.5%
稳流精度	≤1%
综合效率	≥93%
总谐波含量	≤8%
纹波系数	输出纹波有效系数≤±0.5%，纹波峰值系数≤±1%
启动冲击电流	≤输入电流的110%
充电模块	GC75027-H-T1
辅助电源	低压直流辅助电源12V和24V（自动切换）
通信协议	符合国家标准的BMS通信协议GB/T27930-2015《电动汽车非车载传导式充电桩与电池管理系统之间的通信协议》
充电模式	根据BMS需求电压、电流限值动态调整恒流、恒压充电模式。
线缆长度	5m
IP等级	IP54
一键启动	O	X	X	X
显示屏	X	X	X	X
4G联网	X	O	O	O
蓝牙	X	O	X	X
即插即充	X	O	X	X
机身重量	33kg（含线缆）
机身尺寸	393mm630mm145mm

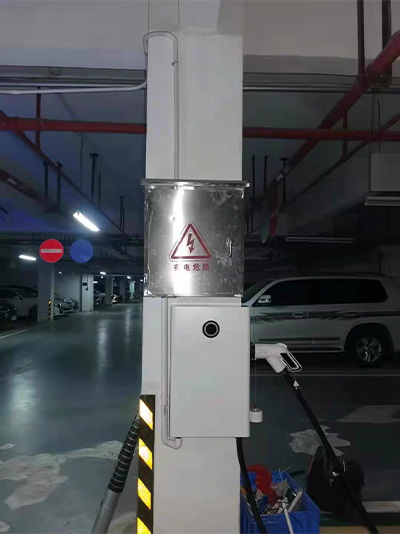

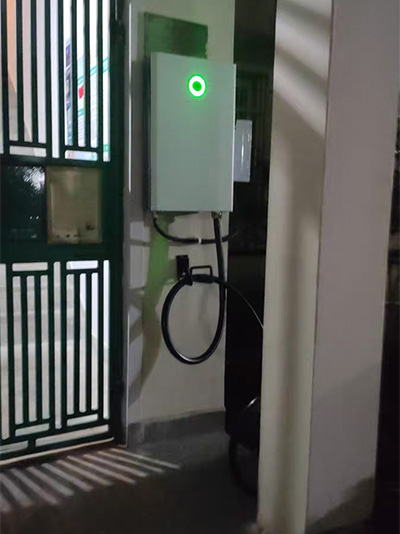

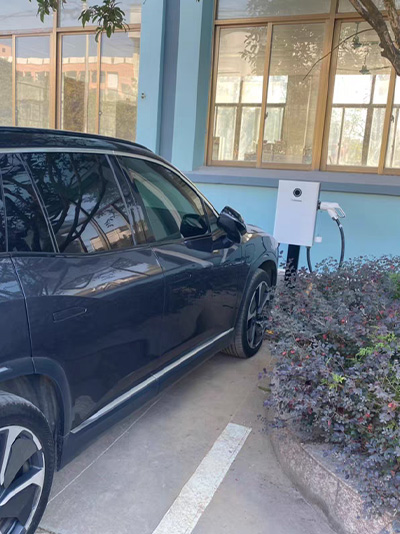

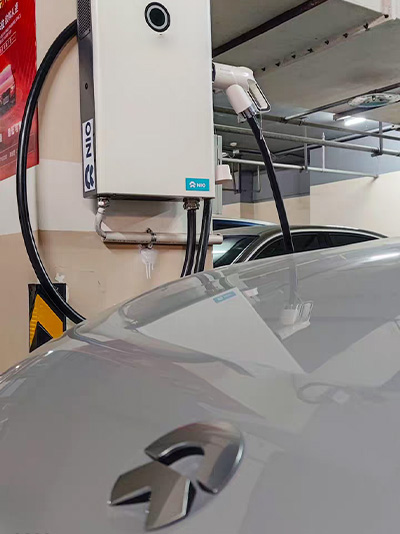

直流壁挂式充电机工程案例：

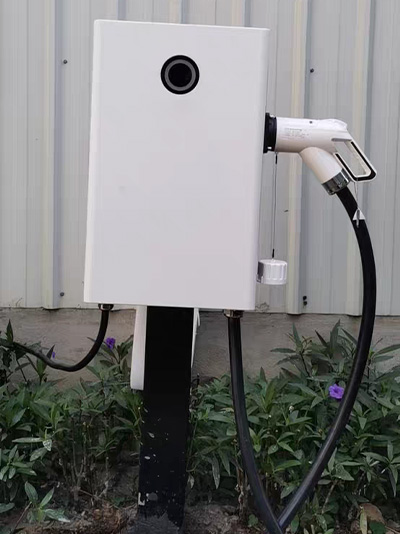

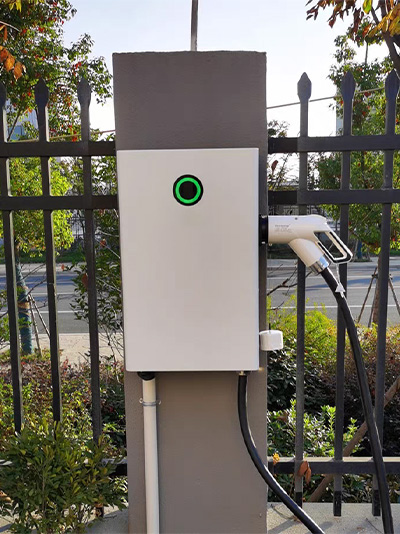

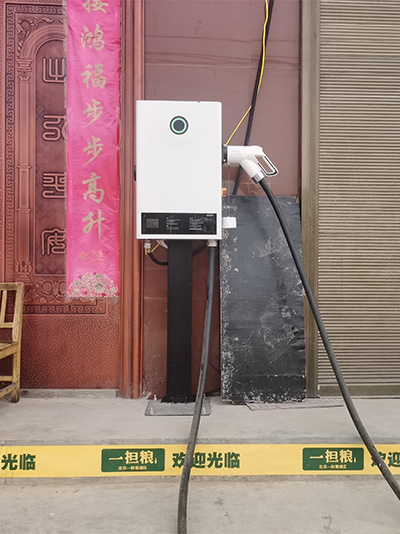

直流立柱式充电机工程案例：
